COD: 010378

Avanço automático longitudinal para o eixo x potência 90w 110v - apf-500x daigo

Name: Avanço automático longitudinal para o eixo x potência 90w 110v - apf-500x daigo
Brand: DAIGO
SKU: 010378
Availability: OutOfStock

0 avaliações

Vendido e entregue por WorldTools

Variações disponíveis (2)

Especificações técnicas

Força: 155 KG/CM (135 LIBRAS/POL)
Frequência: 50/60Hz
Modelo: EIXO X
Outras Opções: EIXO X
Potência: 90W
Rotação: 0 - 210 RPM
Voltagem: 110V

Descrição do produto

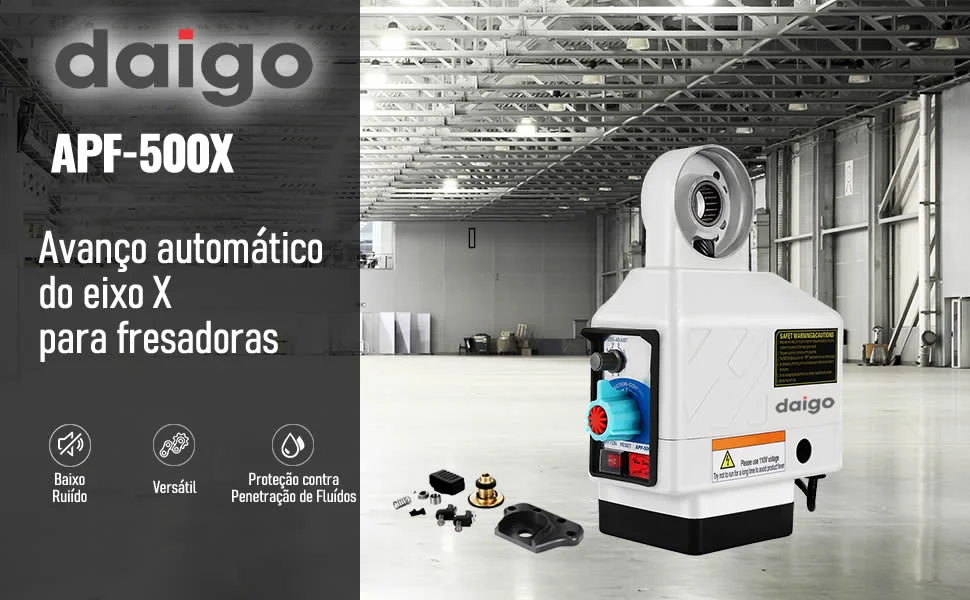

- Avanço automático para mesas de máquinas operatrizes (modelo Econômico)
- Equipamento de fácil instalação
- Desligamento automático
- Avanço com novo Design, sua construção fora projetada para uma maior durabilidade
- Conhecido como: Power Table Feed ou simplesmente Power Feed
- Permite a automatização do eixo “X” para mesa coordenada de fresadoras e furadeiras fresadoras, de fácil montagem

Conteúdo da embalagem
1x Cabo de alimentação de energia (montado no avanço)
1x suporte de fixação do eixo X com bucha

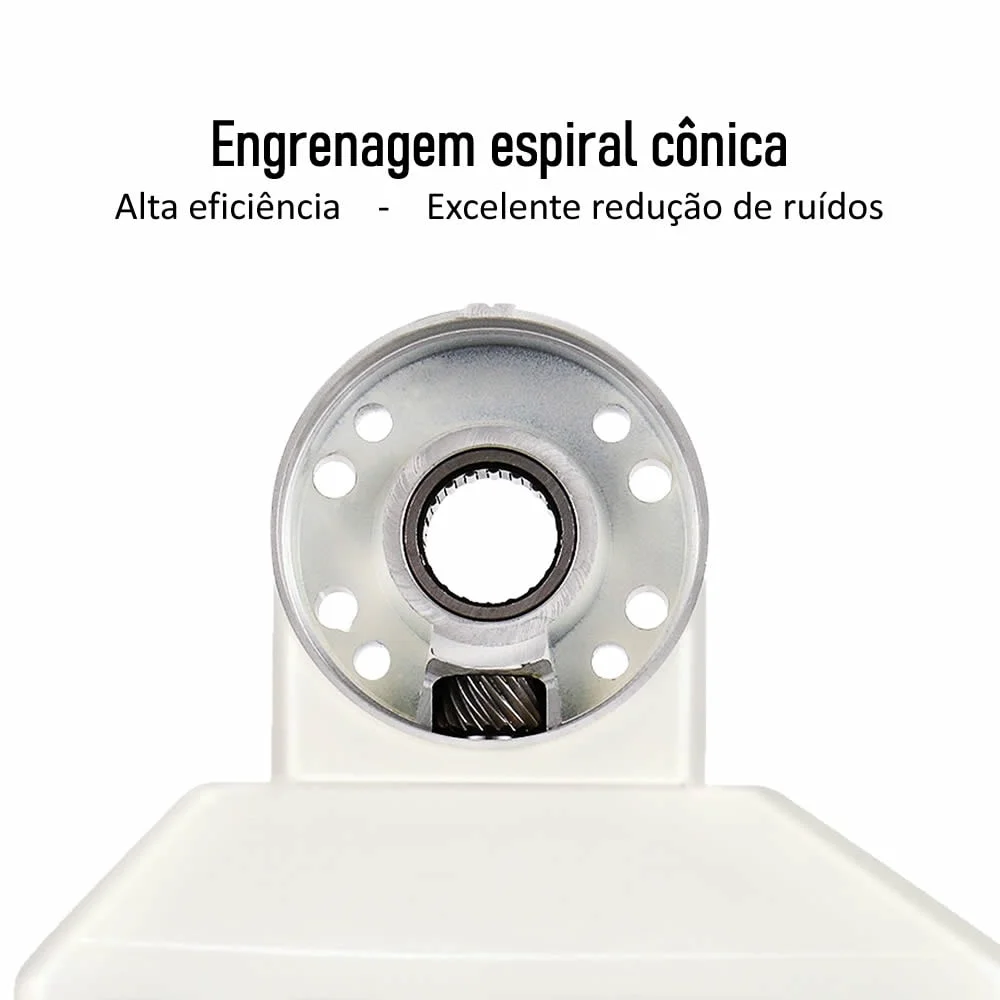

1x engrenagem cônica com anel de fixação
1x arruela de mão
2x Blocos de Parada
2x conjunto de parada
2x parafusos de soquete (M6xP1.0x30)
1x parafusos de soquete (M5xP0.8x15)
6x Calços Pequenos (Ø26,2 x Ø16,2 x 0,25t)
2x Calços Pequenos (Ø26,2 x Ø16,2 x 0,1t)
3x Calços Pequenos (Ø26,2 x Ø16,2 x 1,0t)
4x Calços Grandes (Ø43,4 x Ø33,4 x 0,25t)
2x pinos de mola
1x braçadeira de cabo

Dados técnicos

Especificações: Modelo: APF-500X Eixo: X Voltagem: 110V, 60Hz Corrente: 2,8 A Torque máximo: 155 kg/cm, 135 lbs/pol Rotação: 0-210RPM Peso bruto: 6,0 kg Dimensões da embalagem: 275 x 175 x 335mm
• Equipamento Versátil:

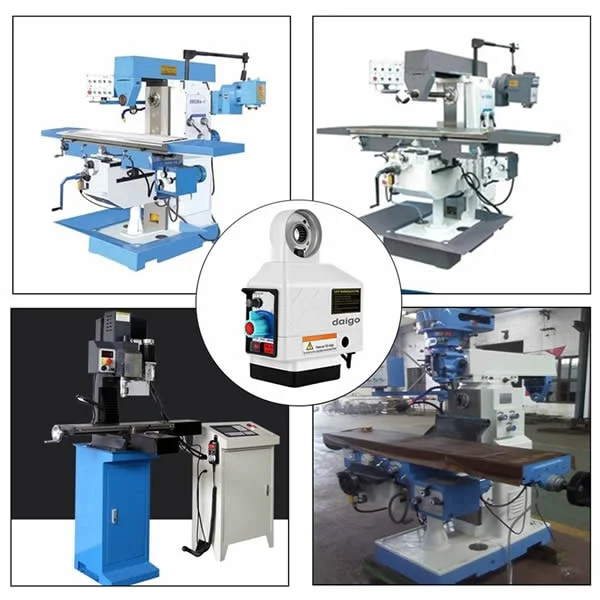

- A alimentação da mesa de potência se encaixa na maioria das fresadoras verticais com ponta de eixo de 5/8", como Bridgeport, Precision Matthews, Grizzly, Enco, Jet, Sharp, Acer, Webb, GMC, Kent, Clark, Supermax, etc.

Tabela de medidas

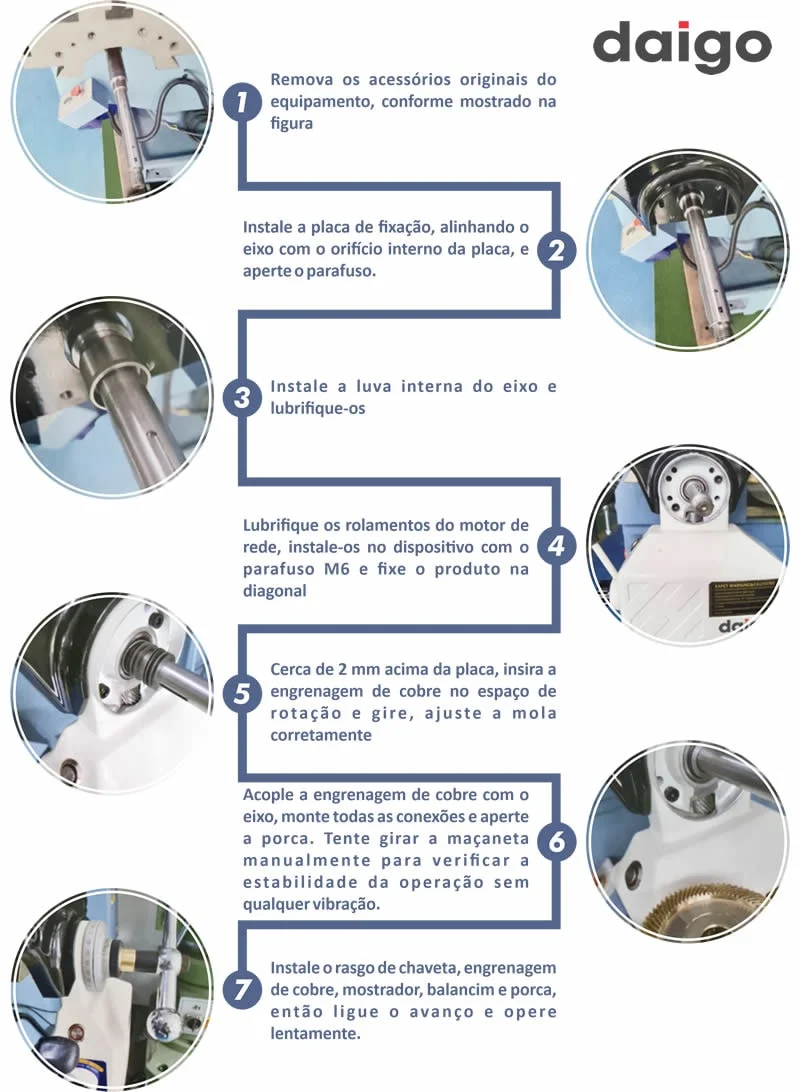

• Fácil instalação:
- Passe o eixo através do avanço automático para a fresadora.
- Em seguida, cubra o outro lado com a engrenagem cônica.
- Observe que a folga entre as engrenagens deve ser mantida em 0,1 a 0,2 mm.
- Adicione calços, se for necessário.

1) Antes da instalação, certifique-se de desligar a fonte de alimentação da fresadora. Não instale o Power Feed com a máquina ligada à rede elétrica.
2) A fonte de alimentação AC110V 50/60H2. Não use uma fonte de alimentação inadequada para evitar qualquer dano.

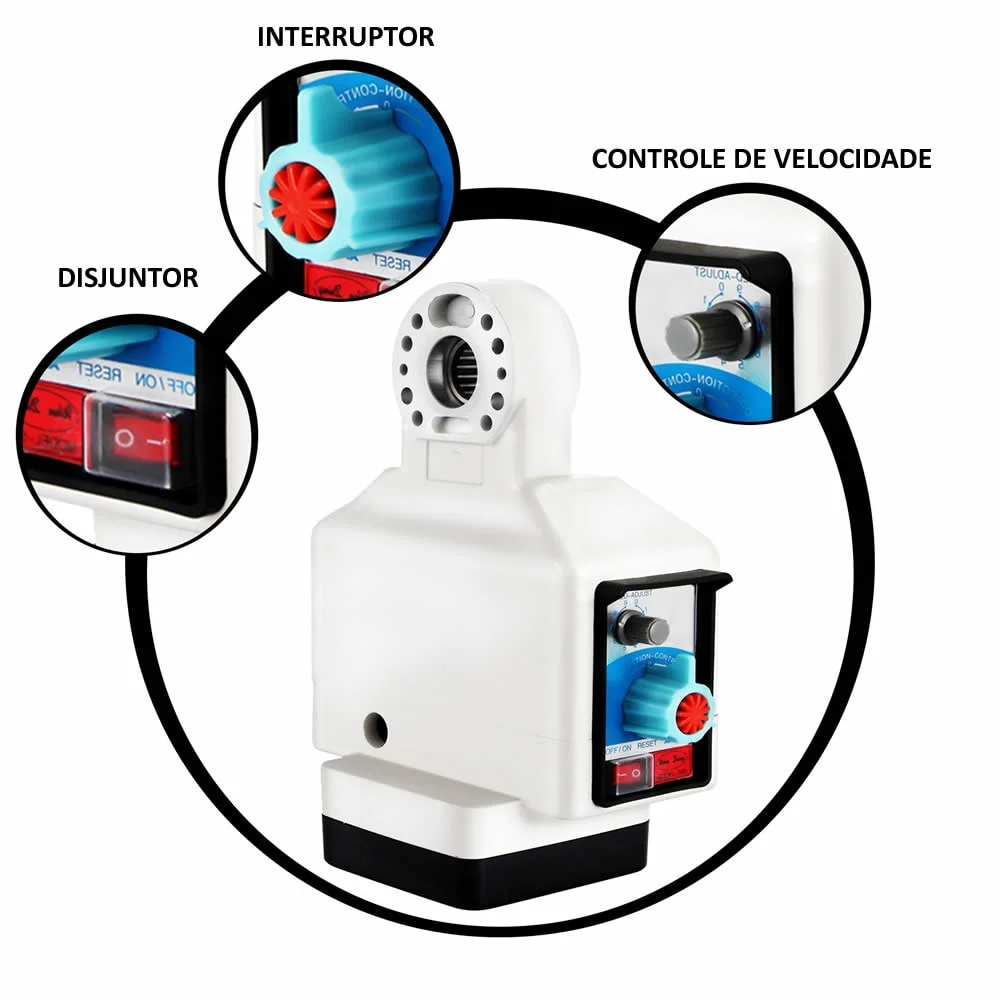

3) O produto é fornecido com proteção contra sobrecarga, a fonte de alimentação será cortada em caso de sobrecarga ou travamento. Ele pode ser redefinido automaticamente reiniciando o interruptor de alimentação.
4) Verifique se o óleo da engrenagem espiral é suficiente ao realizar a manutenção. Abra as escovas de carvão ao mesmo tempo
