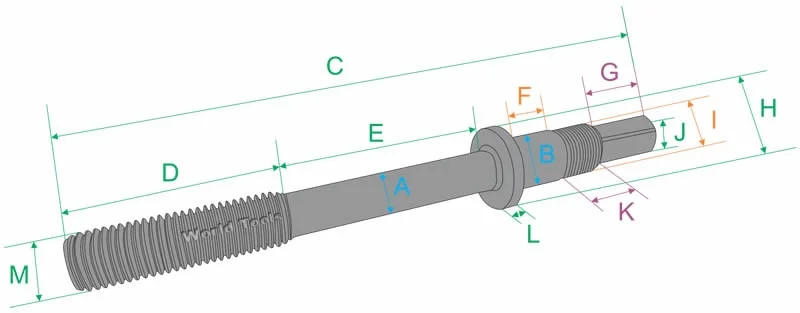

Fuso roscado para morsa mecânica qm16-160l comprimento de 267mm - qm16-160l-f daigo

- A: Ø 19,25 mm
- B: Ø 25,05 mm
- C: 309,10 mm
- D: 116,05 mm
- E: 108,75 mm
- F: 26,50 mm
- G: 33,50mm
- H: Ø 39,25mm
- I: M24 x 1,5P
- J: 19,00 mm (Sextavado)
- K: 18,80 mm
- L: 6,30 mm
- M: M24 x 3,0P
