Kit de fixação com 56 peças para mesa com canal de 22,0mm fuso m20 - ck-20 mawbra
COD: 008270

Kit de fixação com 56 peças para mesa com canal de 22,0mm fuso m20 - ck-20 mawbra

0 avaliações

Vendido e entregue por WorldTools

MAWBRA

Especificações técnicas

Encaixe
CANAL 22,0MM
Outras Opções
FUSO M20 - CANAL 22,0MM
Passo
2,50P
Quantidade
58 PEÇAS
Rosca
M20

Descrição do produto

- Conjunto de fixadores tipo lacha extremamente ROBUSTO
- Fabricado com rigoroso processo de tratamento térmico
- Produzido em aço com acabamento preto
- Estrutura porta presilhas fabricado em plástico
- Equipamento prático com excelente precisão e acabamento de alta qualidade
- Produzida para processos de usinagem que exijam qualidade, precisão e muita durabilidade e robustez
- Altamente indicada para fresamento (convencional e CNC), mandrilamento e furação

Conteúdo da embalagem
- 1x Embalagem plástica
- 58x peças de fixação

Dados técnicos

- Conjuto de lachas fabricado em Taiwan (Qualidade e tecnologia mundialmente reconhecida)

- Este produto é indicado para clientes exigentes, que procuram não apenas preço, mas a melhor relação entre qualidade x valor
- O Kit de fixação da Mawbra é referência mundial de qualidade, a empresa fabrica este procuto também para grandes Trades mundiais como VERTEX e GIN CHAN
- Para garantir excelência no trabalho, a Mawbra de Taiwan submete seus produtos constantemente a testes de controle de qualidade que abrangem os processos de inspeção, teste de pureza da matéria prima e exatidão dimensional.
- Produtos Taiwaneses são geralmente equiparados com produtos Japoneses e Sul-Coreanos, devido ao alto padrão de qualidade e acabamento
- No processo de fabricação deste produto, é utilizado o que há de melhor em matéria prima e um processo altamente qualificado com a melhor tecnologia, com máquinas europeias de ultima geração
- Todos processos de fabricação são rigorosamente controlados e inspecionados em todas as etapas
- Comprar este kit de fixação, é certeza de adquirir o que há de melhor em toda a indústria metal-mecânica

Tabela de medidas

- KIT composto por 56 peças
OBS: Medidas aproximadas



1) Contém 4x fusos (tirantes)
A: 202,0mm
B: 42,0mm
M: M20
2) Contém 4x fusos (tirantes)
A: 176,0mm
B: 40,0mm
M: M20
3) Contém 4x fusos (tirantes)
A: 150,0mm
B: 40,0mm
M: M20
4) Contém 4x fusos (tirantes)
A: 125,0mm
B: 42,0mm
M: M20
5) Contém 4x fusos (tirantes)
A: 100,0mm
B: 38,0mm
M: M20
6) Contém 4x fusos (tirantes)
A: 76,0mm
B: 32,0mm
M: M20
7) Contém 4x lachas
A: 80,0mm
B: 37,8mm
C: 140,0mm
D: 160,0mm
8) Contém 4x lachas
A: 97,0mm
B: 38,0mm
C: 59,0mm
D: 112,5mm
9) Contém 4x lachas
A: 62,0mm
B: 38,0mm
C: 38,0mm
D: 72,0mm
10) Contém 4x Travas sextavadas
A: 45,0mm
B: 32,0mm
M: M20
11) Contém 6x Porcas em "T"
A: 35,0mm
B: 22,0mm
C: 38,0mm
M: M20
12) Contém 4x Porcas flangeadas
A: 32,0mm
B: 40,0mm
M: M20
13) Contém 2x Grampos
A: 87,8mm
B: 12,0mm
C: 15,5mm
D: 84,5mm
E: 37,9mm
F: 11,0mm
G: 21,5mm
H: 50,0mm
I: 18,8mm
14) Contém 2x Grampos
A: 132,6mm
B: 17,0mm
C: 24,0mm
D: 135,0mm
E: 24,7mm
F: 38,0mm
G: 22,0mm
H: 81,0mm
15) Contém 2x Grampos
A: 184,0mm
B: 44,0mm
C: 28,0mm
D: 167,5mm
E: 21,0mm
F: 80,0mm

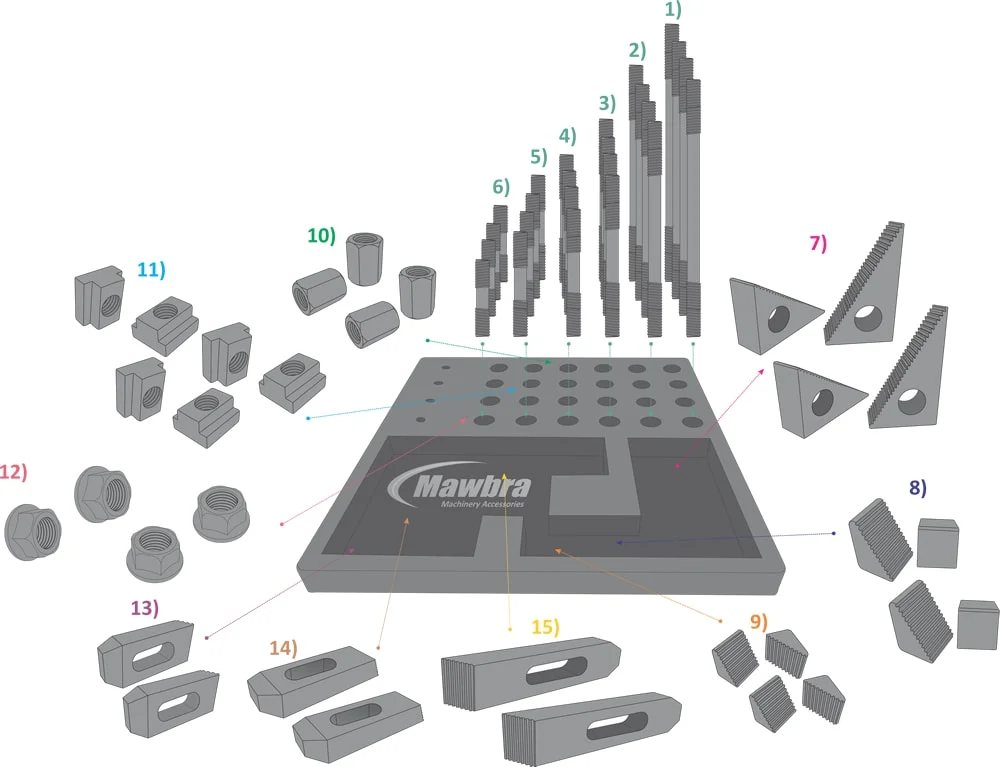

- Esquema de Montagem:
