Suporte angular 90 graus para rosqueadeira elétrica m03 a m16 - sa-16 mawbra

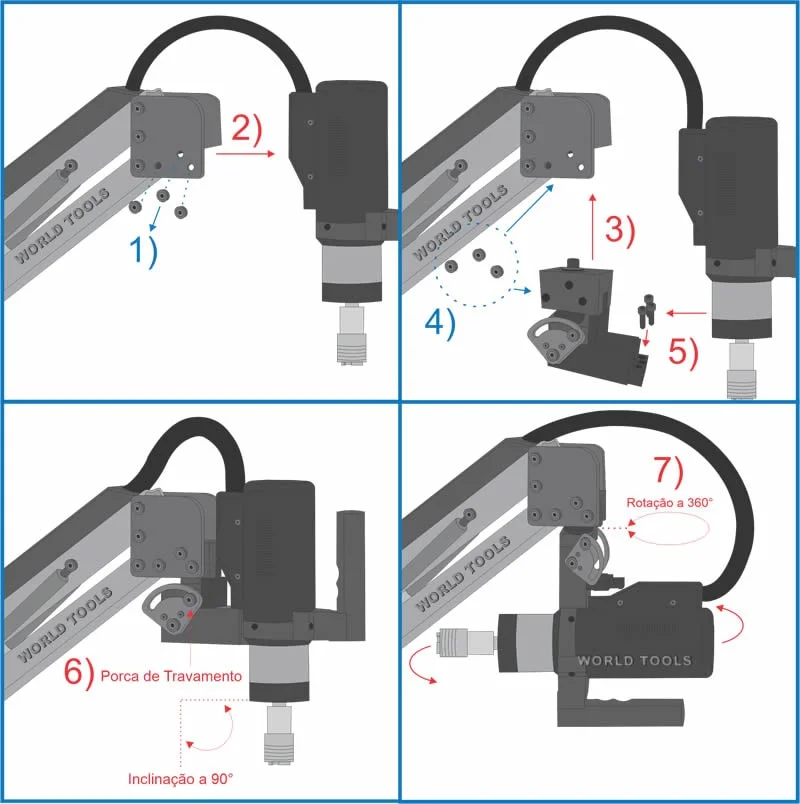

• Instalação do Suporte Angular



1) Remova os parafusos de fixação do servomotor.
2) Afaste o servomotor do braço articulado da rosqueadeira elétrica.
3) Encaixe o suporte angular no braço articulado, onde antes estava o servomotor.
4) Encaixe e aperte os parafusos, fixando o suporte angular no braço articulado.
5) Encaixe o servomotor no suporte angular, e fixe-o através dos parafusos.
6) Após a fixação do suprote angular e do servomotor, a rosqueadeira estará pronta para trabalhos em grau, permitindo chegar até 90 graus de inclinação.
7) O suporte angular permite a rotação do servomotor em 360 graus, ampliando sua capacidade.
