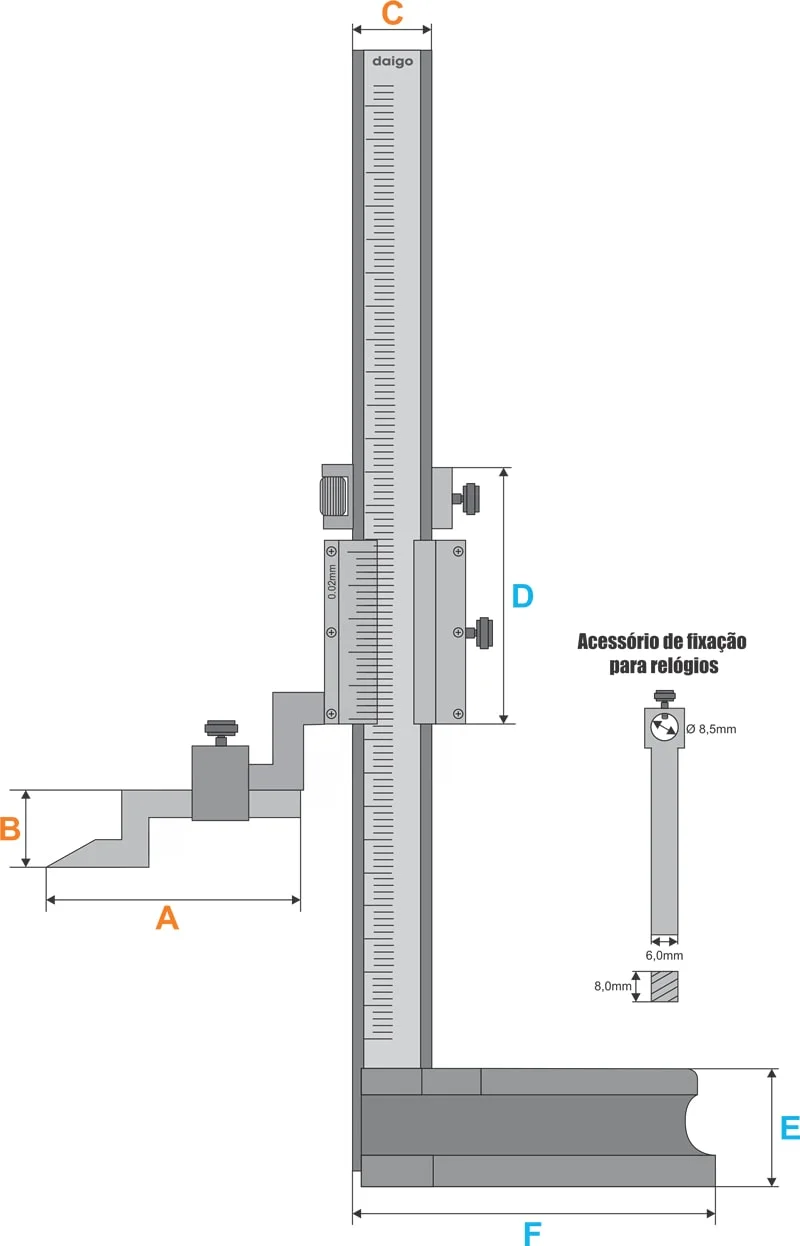

Traçador de altura universal 0 a 0300 x 0,02mm com uma coluna - 401d-300-2 daigo

- Escala graduada com acabamento cromo fosco para facilitar a leitura
- Escala móvel com fixação na coluna, para zeramento rápido e prático da escala
- Incluso Riscador com ponta de metal duro e grampo para fixação
- Incluso grampo para fixação de relógio de medição
- Base de apoio em granito
- Possui ajuste fino
- Fabricado em aço inoxidável temperado
- Marca Daigo
- Atenção: Foto meramente ilustrativa, o produto não acompanha o rélogio apalpador, somente os grampos de fixação

- O calibrador traçador de altura baseia-se no mesmo princípio de funcionamento do Paquímetro, apresentando escala fixa com cursor na vertical
- Ele é empregado na traçagem de peças para facilitar o processo de fabricação e prestar auxílio de acessórios no controle dimensional
- Para medições, traçagens e comparações de medidas de altura
Ajuste Fino

- O ajuste fino é usado para fixar o traçador de altura em uma determinada medida. Este processo é utilizado principalmente na traçagem de peças
- Deve-se soltar o parafuso trava do corpo principal e apertar o parafuso trava do ajuste fino, fazendo este procedimento é possível movimentar o corpo principal através do avanço ou recuo da roldana de ajuste fino, chegando com precisão máxima em uma medida determinada
Cuidados com seu traçador de altura

- Antes de utilizar o traçador tenha certeza que todas suas partes estão livres de sujeira, poeira, oleosidade. Tenha atenção especial a face inferior de referência da base e as guias. Sempre use um pano macio ou flanela para fazer a limpeza. Utilize uma escova para removar a sujeira acumulada nos dentes das cremalheiras. Utilize produtos apropriados (álcool isopropílico por exemplo)
- Mantenha as guias sempre lubrificadas com uma fina camada de óleo apropriado. Não utilize óleo em excesso. Ao guardar o traçador aplique também uma fina camada de óleo evitando oxidação
- Evite choques, impactos e quedas, principalmente na face de referência, na pastilha de metal duro do riscador e na coluna
- Evite o uso do traçador sob a luz direta do sol. Não guarde o traçador em locais de temperaturas extremamente quentes, frias ou com alta umidade
- Nunca carregue o traçador de altura segurando-o diretamente pela sua coluna de medição. Isso pode acarretar desvios em seu alinhamento, empenamento da coluna e comprometer completamente sua funcionalidade. Sempre carregue apoiando uma das mãos sob a base e a outra mão apenas sustentando a coluna
